工法概要

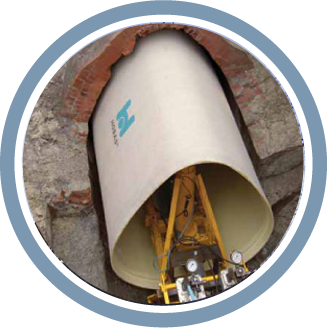

Amiblu NCパイプ工法とは、非円形管路の耐用年数を150年まで延長可能にする工法で、工場生産により多様な形状でも施工可能であり施工期間も短い工法です。
工法の特徴

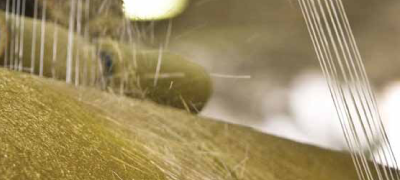

- 遠心製造による「ガラス強化プラスチック複合管」
- 軽量化（高い施工性）
- 軟弱地盤等の土質条件に対応
- 高い流下性能（n=0.01以下）
- 50年以上の製品寿命

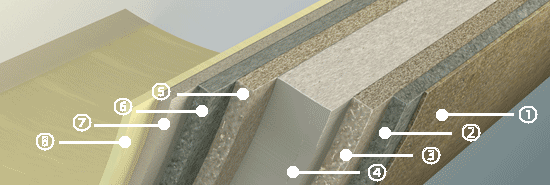

材料構成
※注意：説明図の都合上、層間を分かりやすく境界を設けていますが、実際は継ぎ目のない層構造となっております。層構造は要望に沿うように設計されるので本説明図は一例として挙げている構成です。
（施工時の管運搬方法、圧力、考慮される外圧など。）

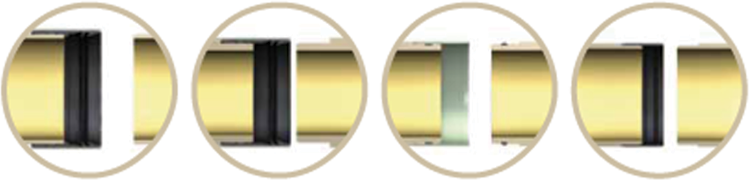

多様な管継手
凹凸のない多様なジョイントが可能です。
ＦＷカップリング（ＦＷＣ） フラッシュＦＷカップリング フラッシュＧＲＰカップリング ステンレス・スチールカップリング
※高水圧1.0MPaの圧力管まで適応可能多様な形状

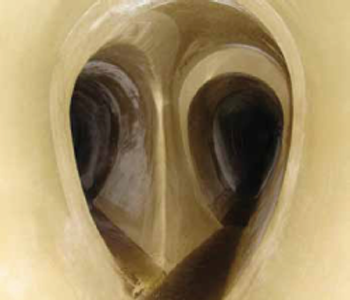

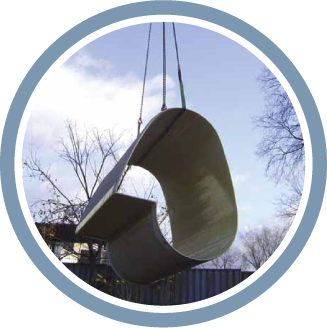

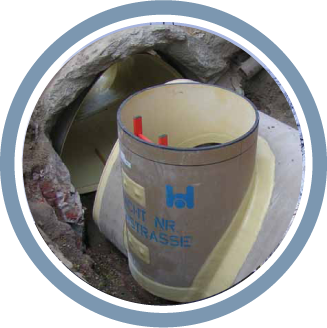

オーダーメイドでの製作が可能なため円形・楕円と様々な形状で対応できます（φ150ｍｍ～φ4000ｍｍ）
利用条件
- 通水状態（一般的には30％～50％の水深）での施工。
- 明確な寿命予測に基づく、ストックマネジメントの要求（自立管構造であり、品質が保証される）。
- 既設管の老朽化が激しく、施工前処理が困難（既設管への接着にたよらない）。

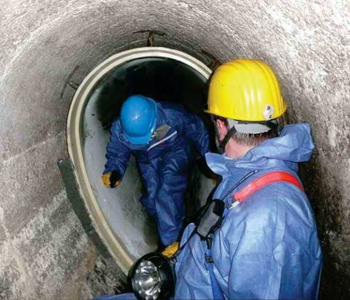

- 大口径（φ800ｍｍ以上）での施工安全性が要求される（既設管内に入らずに施工）。
- 既設管内径がφ1200ｍｍ～φ1500ｍｍを超える場合（経済性から有効となる）。

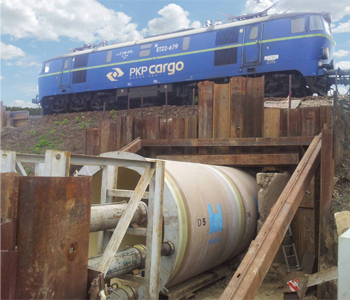

- スパンの長いパイプの設置が可能な立坑が築造できる現場（施工スピードが向上し経済性がより高くなる）。
